عدسة كوارتز محسنة 385 نانومتر مصدر LED UVA لإضاءة الرؤية الصناعية
SMD 3535 3W 385nm UVA LED مع تصميم بصري لعدسة زجاجية كوارتز 60 درجة
تتطلب الأنظمة البصرية الصناعية الحديثة بشكل متزايد إضاءة الأشعة فوق البنفسجية الخاضعة للرقابة بدلاً من انبعاث الأشعة فوق البنفسجية البسيطة. يساعد الهيكل البصري-المصمم جيدًا على تحسين توزيع الضوء ومرونة تكامل النظام واتساق الفحص.
يجمع مصباح SMD 3535 3W 385nm UVA LED بين باعث الأشعة فوق البنفسجية عالي الطاقة - وهيكل عدسة زجاج الكوارتز لتوفير نقل محسّن للأشعة فوق البنفسجية وأداء بصري مستقر أثناء التشغيل المستمر. يتيح تصميم عدسة الكوارتز تحكمًا أكثر فعالية في شعاع تطبيقات الإضاءة UVA الاحترافية.
يتميز مصباح LED بالأشعة فوق البنفسجية هذا بزاوية شعاع ثابتة قدرها 60 درجة، ويوفر تغطية إضاءة متوازنة لفحص رؤية الماكينة والتحليل المستند إلى الفلورسنت- ووحدات الإضاءة فوق البنفسجية المخصصة. إنه يوفر للمهندسين مصدرًا موثوقًا للأشعة فوق البنفسجية (UVA) لتطوير الأنظمة البصرية المتكاملة.
إضاءة UVA موحدة لفحص الرؤية الصناعية
تعتمد العديد من أنظمة التفتيش الصناعي على التعرض المتحكم فيه للأشعة فوق البنفسجية للكشف عن المعلومات السطحية التي لا يمكن التقاطها في ظل ظروف الإضاءة المرئية العادية.
يوفر الطول الموجي 385 نانومتر للأشعة فوق البنفسجية قدرة موثوقة على إثارة الأشعة فوق البنفسجية لمواد الفلورسنت المحددة، في حين أن عدسة زجاج الكوارتز المدمجة بزاوية 60 درجة تخلق مظهرًا متوازنًا للإضاءة عبر منطقة الفحص المستهدفة.
بفضل مجموعة الطاقة العالية -SMD 3535 والهيكل البصري المحسّن، يمكن دمج مصباح LED بالأشعة فوق البنفسجية هذا في تركيبات رؤية الماكينة، ومعدات فحص الأسطح، وأنظمة تقييم الطلاء، ومنصات الاختبار البصري المخصصة.

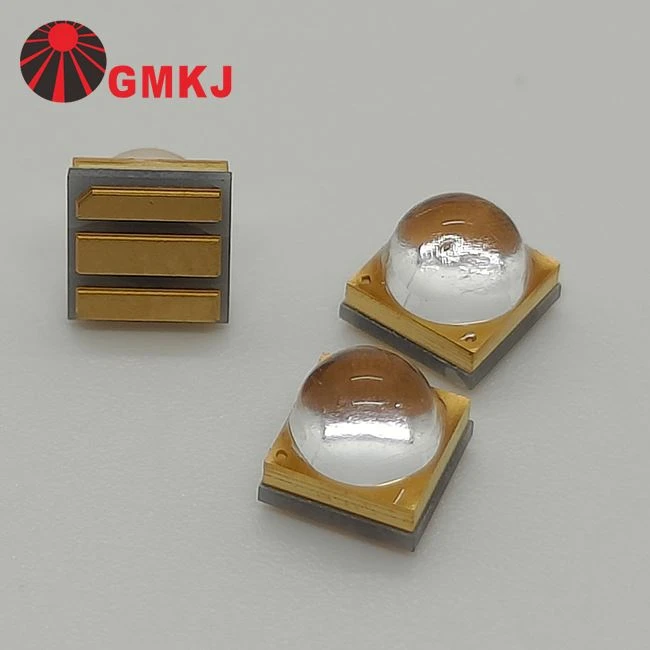

صور هيكل عدسة كوارتز SMD3535 385nm UV LED بزاوية 60 درجة
المعلمات التقنية والمواصفات ical
|
باراميت
|
رمز |
شروط |
دقيقة |
متوسط |
الأعلى |
الوحدات |
|
الجهد إلى الأمام
(正向压降)
|
VF |
IF=700 مللي أمبير |
3.20 |
-- |
3.60 |
V |
|
تقاطع المقاومة الحرارية ل
سبورة
(热阻)
|
RΘJ-B |
IF=700 مللي أمبير |
-- |
5.0 |
-- |
درجة / ث |
|
الإخراج المشع (光功率) |
Φe |
IF=700 مللي أمبير |
800 |
-- |
1000 |
ميغاواط |
|
ذروة الطول الموجي (峰值波长) |
λp |
IF=700 مللي أمبير |
380 |
-- |
390 |
نانومتر |
|
عكس التيار (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
زاوية المشاهدة
(发光角度)
|
2Θ1/2 |
IF=700 مللي أمبير |
−− |
60 |
−− |
درجة |
| تدعم هذه الخصائص الكهربائية المخرجات المتسقة المطلوبة لتمايز المواد وتحليل الاستجابة الطيفية. |
| صورة | البعد الحزمة | المعلمات التقنية |
|
|
|
رقم القطعة GDY-216P385-1CC0-G1D5PM الطاقة 3 واط الطاقة الضوئية 800-1000 ميجاوات عند 700 مللي أمبير، 3.4 فولت حزمة 2016 السيراميك الأشعة فوق البنفسجية LED زاوية الشعاع 120 شعاع مسطح مادة AIN الركيزة عدسة السيليكون
|
|
|
|
رقم القطعة GTY-3535P385-1CC0-G1D5M الطاقة 3 واط الطاقة الضوئية 1200-1400 ميجاوات عند 700 مللي أمبير، 3.4 فولت حزمة 3535 السيراميك الأشعة فوق البنفسجية LED زاوية الشعاع 120 /90/60/30 شعاع مادة عدسة سيليكون أكسيد الألومنيوم
|
|
|
|
رقم القطعة GDY-3535P365-1CC0-S1E5PB الطاقة 5 واط الطاقة الضوئية 1000-1400 ميجاوات عند 700 مللي أمبير، 3.4 فولت حزمة 3535 السيراميك الأشعة فوق البنفسجية LED زاوية الشعاع 120 شعاع المادة AIN الركيزة زجاج الكوارتز
|
|
|
|
رقم القطعة GDY-6868P385-2C2C6-G1D5B الطاقة 12 واط الطاقة الضوئية 2000-3000 ميجاوات عند 140 مللي أمبير، 6 فولت حزمة 6868 السيراميك الأشعة فوق البنفسجية LED زاوية الشعاع 60 شعاع المادة AIN الركيزة زجاج الكوارتز |
حل مصدر الضوء للاختبار البصري للأشعة فوق البنفسجية والكشف الدقيق عن العيوب
توفر شركة GMKJ مصادر إضاءة UV LED-عالية الأداء مخصصة لرؤية الآلات الصناعية وتطبيقات فحص العيوب البصرية.
يوفر SMD 3535 3 W 385nm UVA LED المزود بعدسة زجاجية كوارتز 60 درجة خيارات تخصيص مرنة لتلبية متطلبات الفحص المختلفة، بما في ذلك اختيار الطول الموجي وتحسين زاوية الشعاع وتكوين صفيف LED وتصميم وحدة الإضاءة المخصصة.
نحن نوفر بواعث UV LED الفردية بالإضافة إلى وحدات الإضاءة المتكاملة. يقدم فريقنا الهندسي دعمًا فنيًا احترافيًا لمساعدة العملاء على تطوير أنظمة رؤية UV مستقرة مع خرج ضوء موحد وأداء فحص ثابت.
احصل على الدعم الهندسي
GMKJ LED|حلول الإضاءة بالأشعة فوق البنفسجية والرؤية الآلية
جنين
GMKJ LED|حلول الأشعة فوق البنفسجية
البريد الإلكتروني: gmkj06@gmleds.com
واتساب: +86-18878641376
الدعم المتاح:
- اختيار الطول الموجي للأشعة فوق البنفسجية (365 / 385 / 395 / 405 نانومتر)
- تصميم مصدر ضوء رؤية الآلة
- تخصيص وحدة PCB للأشعة فوق البنفسجية
- تقييم العينات ودعم الاختبار
