تخصيص
شهادة IEC62778 ، EN62471 ، RoHS ، LM-80
تسوس الإضاءة المنخفضة&لتر ؛ 3٪ على مدى 6000 ساعة.
الحد الأدنى لفجوة الطول الموجي 2.5 نانومتر.
رقاقة Osram / رقاقة epileds / رقائق epistar متوفرة.
تتوفر قاعدة أكسيد الألومنيوم / نيتريد الومنيوم.
أكثر من 12 عاما من الخبرة في تصنيع الصمام.
وقت التسليم السريع في جميع أنحاء العالم 5.

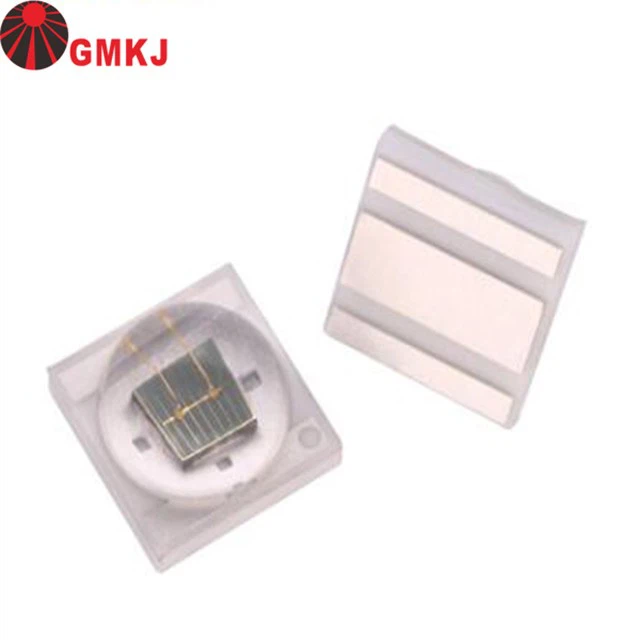

اسم المنتج | 1W SMD 3535 Blue LED | موديل المنتج | GS-3535B2 |
تبديد الطاقة | 1W | لون فاتح | أزرق |
التيار المتجه للامام | 3.0-3.4V | زاوية الرؤية | 120° |
تيار إلى الأمام | 350 مللي أمبير | درجة حرارة التشغيل | -40~+60 ℃ |
الطول الموجي | 450-460 نانومتر ، 460-470 نانومتر | درجة حرارة التخزين | -40~+85 ℃ |
تدفق مضيئة | 350 مللي أمبير | درجة حرارة اللحام | 260℃ |
@ تيار | 20-30LM | نوع 3535 أخرى | 1W, 3W |
Advtange والتطبيق
• مادة الرقائق المعروفة
• ربط الأسلاك الذهبية بنسبة 99.99٪
• تدفق عالي لكل LED
• أكثر كفاءة في استخدام الطاقة من المصابيح المتوهجة ومعظم مصابيح الهالوجين
• ضوء فوري (أقل من 100 ثانية)
تجهيز SMD LED
توفر مذكرة التطبيق هذه نظرة عامة أساسية على الجوانب الأساسية والعوامل المؤثرة فيما يتعلق بمعالجة SMD LEDs.
ألف - مقدمة
بشكل عام ، لا تختلف مصابيح LED من حيث المعالجة عن مكونات SMD الإلكترونية الأخرى. ومع ذلك ، نظرًا لخصائصها البصرية ، قد تكون مواد العبوة الخاصة بها أكثر حساسية ، وبالتالي يمكن أن تتعطل مصابيح LED بسرعة أو قد تفشل تمامًا فيما يتعلق بخصائصها الكهروضوئية إذا لم يتم التعامل معها أو تجميعها بشكل صحيح. مع التصغير التدريجي ومفاهيم العبوات الجديدة ، أصبحت متطلبات معالجة LED أكثر تطلبًا ، على سبيل المثال فيما يتعلق بعمليات التجميع واللحام. مع مصابيح LED عالية الطاقة الجديدة المصغرة ، من الضروري على سبيل المثال أن يتم تصميم عملية اللحام وتكييفها بالطريقة التي يتم بها تقليل العيوب (الفراغات) في وصلات اللحام إلى الحد الأدنى. كلما انخفض عدد الفراغات ، خاصة عند اللوحة الحرارية لمصباح LED ، كان الاتصال الحراري أفضل بثنائي الفينيل متعدد الكلور وبالتالي انخفاض الحمل الحراري. هذا بدوره يؤثر على أداء وعمر LED. يتنوع المدى المحتمل للتأثير في مثل هذه الحالات وعادة لا يتم تحديده بخطوة معالجة واحدة فقط. عوامل مثل إنهاء المكون ، المواد وتكوين اللحام ، تصميم استنسل اللحام ، ملف تعريف اللحام بإعادة التدفق أو الغلاف الجوي للعملية مترابطة وتساهم في نتيجة اللحام.
المعالجة الاحترافية لمصابيح SMD LED من OSRAM Opto Semiconductorsis الموضحة أدناه. يتم وصف الجوانب الأساسية وعوامل التأثير الهامة داخل عملية التصنيع.
B. SMD LEDs
عادة ما يتم تعريف SMD (جهاز مثبت على السطح) على أنها أجهزة ذات عبوات يمكن لحامها مباشرة على سطح لوحة الدوائر المطبوعة عبر جهات الاتصال التي يمكنها اللحام. تُستخدم مركبات قولبة البلاستيك أو السيراميك أو ركائز الإيبوكسي في العبوة المصبوبة بالإيبوكسي أو السيليكون. وفقًا لنوع العبوة والمتغير ، عادةً ما يتم تشكيل جهات الاتصال الخاصة بأجهزة LED التقليدية مثل Gull-Wing أو J-Leads. مع الأنواع الأحدث من العبوات ، خاصة بالنسبة لكثافة التعبئة العالية ، تكون وصلات اللحام عبارة عن أسطح توصيل صغيرة مغلفة بالمعدن على الجانب الخلفي من العبوة (أسفل فقط؟ منتهية (BoT)). يوضح الشكل 1 مجموعة مختارة من مجموعة SMD LED لأشباه الموصلات البصرية من أوسرام.
كما هو الحال مع جميع المنتجات من OSRAM Opto Semiconductors ، فإن SMD LEDsfuls الخاص بها يملأ إرشادات RoHS الحالية (الاتحاد الأوروبي& ؛ الصين) ، وبالتالي لا يحتوي على الرصاص أو غيرها من المواد الخطرة المحددة.
نظرًا لأبعادها الهندسية ، بدءًا من الحجم التقريبي. من 1 مم إلى 10 مم ، تنتمي مصابيح SMD LED إلى الإنشاءات الصغيرة ويتم تعبئتها في أشرطة بلاستيكية لأنها مطلوبة عادةً بكميات أكبر. يتم لف الأشرطة بعرض 8 مم إلى 24 مم على بكرة ، حيث يعتمد حجم البكرة وكميتها على شكل LED. أبعاد الشريط الخاص بـ LED من OSRAM Opto Semiconductors تتوافق مع IEC 60286-3 ، EIA 481-C ويمكن العثور عليها على موقع الويب في قسم كتالوج المنتجات ، في الفصل 6 "الشريط والبكرة" من الكتالوج قصير الشكل ، أو على أوراق بيانات LED الخاصة بالتخزين والإرسال ، يتم تعبئة البكرات في أكياس جافة محكمة الغلق (متوافقة مع MIL-STD 81705C ، النوع 1 ، الفئة 1) جنبًا إلى جنب مع المجففات وبطاقة مؤشر الرطوبة (الشكل 2). تم تصميم البكرات والأكياس الجافة بملصق منتج الباركود القياسي (BPL). يحتوي هذا الملصق على معلومات عن الشركة المصنعة (OSRAM Opto Semiconductors) ، وإشارة إلى المنشأ ، وتسمية المنتج ، ورقم الدُفعة ، ورمز التاريخ ، ورقم المادة والكمية الواردة.
يشير BPL أيضًا إلى ESD- وفئة حساسية الرطوبة وتصميم التطوير وفئة السطوع وتجميع مصابيح LED كمعلومات تكميلية إذا لزم الأمر. يوصى عمومًا بفحص الحقيبة بعد الاستلام بحثًا عن التلف واكتمالها. لا توجد ثقوب أو خدوش أو شقوق من أي نوع يمكن أن تضعف المحتوى. لتخزين مصابيح SMD LED الخاصة بها في عبوات جافة غير مفتوحة ، تحدد OSRAM Opto Semiconductors أقصى وقت تخزين يبلغ 24 شهرًا (العمر الافتراضي) مع ظروف محيطة لا تتجاوز 40 درجة مئوية ومحتوى رطوبة بحد أقصى. 90٪ RH (رطوبة نسبية). يمكن العثور على مزيد من المعلومات في دليل ZVEI للتخزين طويل المدى للمكونات والتجمعات والأجهزة ("Leitfaden - Langzeitlagerfähigkeit vonBauelementen، Baugruppen und Geräten"). من الضروري التحقق من بطاقة مؤشر الرطوبة الموجودة بالداخل مباشرة بعد الفتح وقبل معالجة المكونات. يتغير لون المؤشر من الأزرق إلى الوردي عند تجاوز درجة الرطوبة المقابلة. إذا تغير اللون ، يجب مراعاة معلومات المناولة المحددة (انظر HIC والملصق الحساس للرطوبة - ML) ويجب تجفيف المكونات إذا لزم الأمر (انظر أيضًا JEDEC J-STD-033). بعد فتح الكيس الجاف ، تتمتع مصابيح LED بعمر أرضي محدد اعتمادًا على تصنيف مستوى الرطوبة (وفقًا لـ JEDEC-STD-020). يحدد عمر الأرضية الفترة الزمنية بعد الإزالة من كيس جاف أو تخزين جاف أو خبز جاف وقبل إعادة اللحام
