أدى الأبيض الدافئ 3000k smd 3030

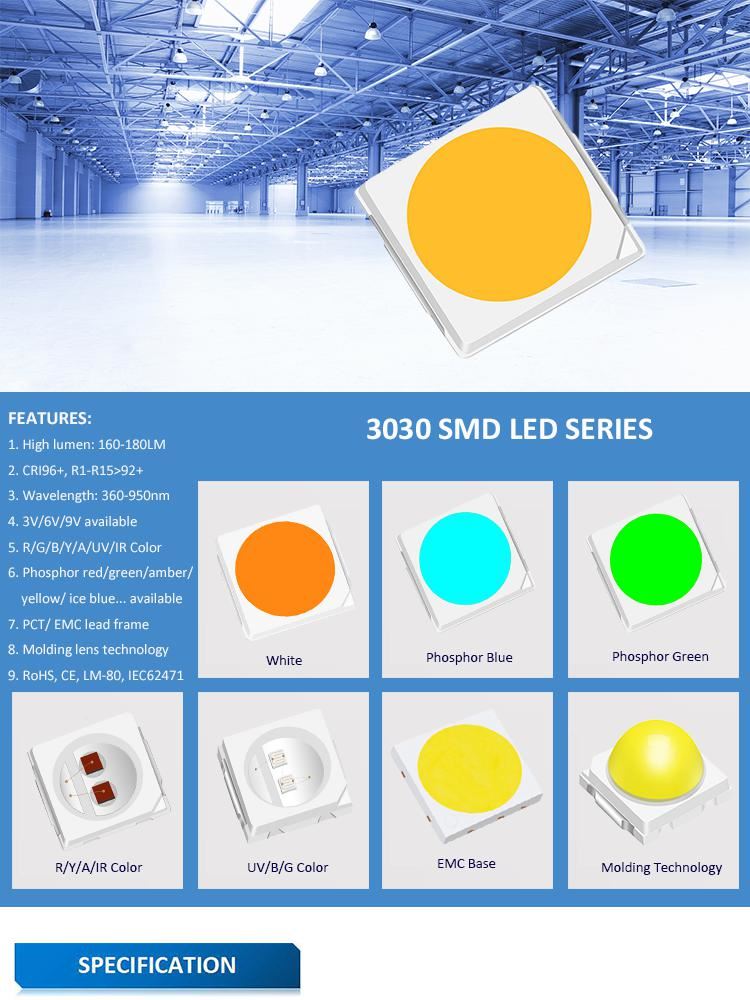

مواصفات رقاقة LED 3030 SMD
3030 SMD LED داخل لديه 2 رقائق.
لدينا ذلك مع 2 رقائق في سلسلة مع 6V 150mA.
لدينا أيضا 2 رقائق في موازاة معبأة مع 3VDC 300mA.
يمكن أن يصل أقصى سطوع هنا إلى حوالي 200LM مع 3 رقائق داخل مع 3V 300mA معبأة.
لمزيد من التفاصيل، يرجى الاتصال بنا.
اسم المنتج | 3030 SMD LED رقاقة 1W 160LM | طراز المنتج | جي جي-3030 |
تبديد الطاقة | 1.05 واط | فهرس عرض الألوان | 80 |
الجهد الأمامي | 3 فولت / 6 فولت / 9 فولت | زاوية العرض | 120° |
تيار أمامي | 350mA / 175mA / 100mA | درجة حرارة التشغيل | -40 ~+60 درجة مئوية |
تدفق مضيئة | 140-150LM | درجة حرارة التخزين | -40~+85 درجة مئوية |
درجة حرارة اللون | 4000-4500K | درجة حرارة الحام | 260 درجة مئوية |

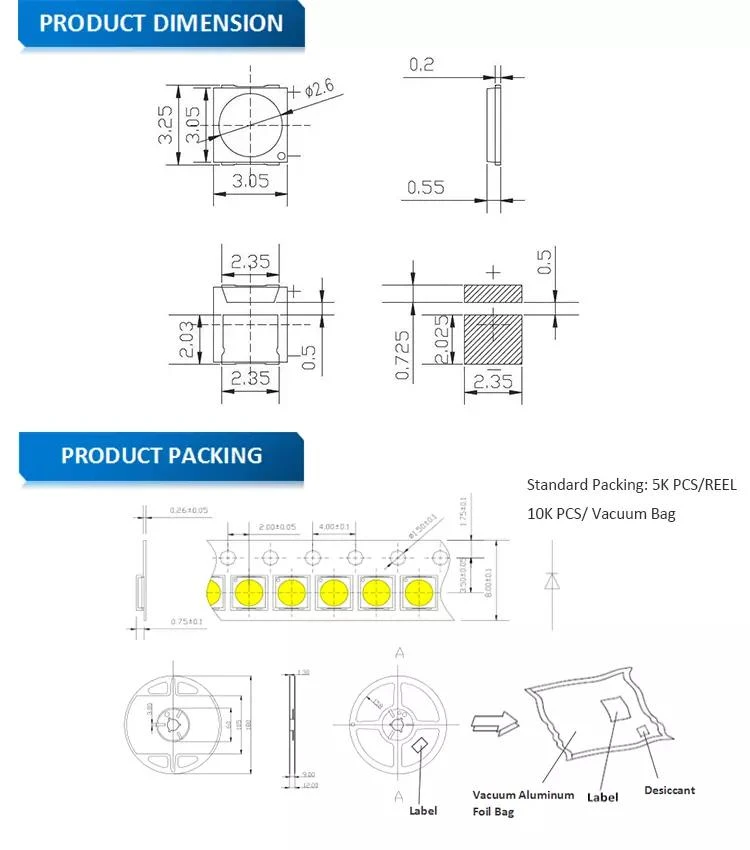

3030 عرض واضح
مواصفات LED: معلمات الصمام الثنائي الباعث للضوء
عند اختيار المصابيح فمن الضروري س فهم مواصفات ورقة البيانات بحيث يمكن اختيار الجزء LED الأمثل لتطبيق معين.
هناك مجموعة كبيرة ومتنوعة من المصابيح المختلفة التي تتوفر، كل نوع مع ورقة البيانات الخاصة بها والمواصفات. كل شيء من اللون إلى الحزمة، وإخراج الضوء إلى انخفاض الجهد والعديد من المعلمات مواصفات أكثر.
ستساعد هذه الصفحة في كشف معنى مواصفات ورقة بيانات LED الرئيسية وتساعد على تحقيق بعض الوضوح لفهم مواصفات LED.
لون LED
من الواضح أن لون الصمام له أهمية كبيرة عند اختيار LED.
LEDS تميل إلى توفير ما هو على نحو فعال لون واحد. في الواقع تمتد انبعاثات الضوء على طيف ضوء ضيق نسبيا.
يتم تحديد اللون المنبعث من الصمام من حيث الطول الموجي الذروة (lpk) - أي الطول الموجي الذي يحتوي على ذروة إخراج الضوء. ويقاس هذا في نانومتر (نانومتر).
لون الصمام، أي الطول الموجي الذروة للانبعاثات من الصمام يحكمها أساسا المواد المستخدمة ل LED وأيضا من قبل عملية تصنيع رقاقة. يمكن للاختلافات في العملية تكييف اختلافات الطول الموجي القصوى تصل إلى أرقام حوالي 10nm ±.
عند اختيار الألوان ضمن مواصفات LED الشاملة ، يجدر بنا أن نتذكر أن العين البشرية هي الأكثر حساسية للتغيرات في اللون أو اللون حول المنطقة الصفراء / البرتقالية من الطيف ، أي بين حوالي 560 إلى 600 نانومتر. يمكن أن تتسبب اختلافات طفيفة في العملية في اختلافات طفيفة في الألوان يمكن ملاحظتها إذا تم اختيار مصابيح LED برتقالية والجلوس بجانب بعضها البعض على لوحة أمامية. قد يؤثر ذلك على اختيار اللون أو موضع المصابيح إذا كان هذا يمكن أن يكون مشكلة.
قيمة شدة ضوء LED، Iv
مواصفات LED لشدة الضوء مهم. شدة الضوء محكومة بمجموعة متنوعة من العوامل بما في ذلك رقاقة LED نفسها (بما في ذلك التصميم ، الرقاقة الفردية ، المواد ، إلخ) ، المستوى الحالي ، التغليف وعوامل أخرى.
مواصفات شدة ضوء LED ليست ذات أهمية حاسمة بالنسبة لمعظم تطبيقات المؤشرات، ولكن مع المصابيح المستخدمة للإضاءة، هناك حاجة إلى هذه المعلمة لتكون قادرة على تحديد بالضبط ما هو مطلوب في كثير من الحالات.
يتم قياس مخرج الضوء من الصمام من حيث قيمة شدة مضيئة على محور واحد (Iv). هذا محدد كمليكانديلا، mcd.
لا يمكن بسهولة مقارنة قياس لف للمصابيح مع قيم متوسط قوة شمعة كروية، MSCP تستخدم للمصابيح المتوهجة.
يجب اقتباس قيمة الكثافة المضيئة ل LED لتيار معين. العديد من المصابيح سوف تعمل في التيارات من حوالي 20mA، ولكن الناتج الخفيف من الصمام يزيد مع زيادة التيار.
الصمام الحالي / مواصفات الجهد
المصابيح هي الأجهزة الحالية مدفوعة ومستوى الضوء هو وظيفة من التيار - زيادة التيار يزيد من إخراج الضوء. من الضروري التأكد من عدم تجاوز الحد الأقصى للتصنيف الحالي. وهذا يمكن أن يؤدي إلى تبديد الحرارة المفرط داخل رقاقة LED نفسها مما قد يؤدي إلى انخفاض إنتاج الضوء وتقليل عمر التشغيل.
في العملية، سوف يكون المصابيح انخفاض الجهد معين عبرها والتي تعتمد على المواد المستخدمة. الجهد سوف تكون أيضا تعتمد قليلا على مستوى الحالي، لذلك سيتم ذكر التيار لهذا الغرض.
تتطلب معظم المصابيح مقاوما خارجيا للسلسلة الحالية. قد تتضمن بعض المصابيح مقاوما للسلسلة وستذكر الجهد التشغيلي العام.
الصمام الجهد العكسي
المصابيح ليست متسامحة مع الفولتية العكسية الكبيرة. لا ينبغي أبدا أن يتم تشغيلها فوق الجهد العكسي الأقصى المعلن ، والذي عادة ما يكون صغيرا جدا. إذا كانت ثم التدمير الدائم للجهاز سوف ينتج بالتأكيد تقريبا.
إذا كان هناك أي فرصة للجهد العكسي التي تظهر عبر الصمام، ثم فمن الأفضل دائما لبناء في الحماية في الدوائر لمنع هذا. عادة يمكن إدخال دوائر الصمام الثنائي بسيطة وهذه سوف تحمي بشكل كاف أي LED.
زاوية LED لمواصفات الرؤية
نظرا للطريقة التي تعمل بها مصابيح LED ، فإن الضوء ينبعث فقط من زاوية معينة. في حين أن مواصفات LED هذه قد لا تكون مهمة لبعض التطبيقات ، إلا أنها ذات أهمية كبيرة بالنسبة للآخرين.
يتم تعريف زاوية الرؤية عادة بالدرجات - °. بالنسبة للأجهزة المبكرة ، كانت زاوية الرؤية صغيرة نسبيا عادة. قد يكون للأجهزة الحديثة زاوية رؤية أوسع بكثير.
مواصفات LED للحياة التشغيلية
شدة الضوء من الصمام لا يقلل تدريجيا مع مرور الوقت. وهذا يعني أن الصمام له حياة تشغيلية.
هذه المواصفات الصمام ذات أهمية خاصة عندما الصمام أو المصابيح لاستخدامها في تطبيقات الإضاءة. انها ليست عادة حاسمة كما هو الحال عندما يتم استخدام الصمام كمؤشر - هنا فشل كارثي هو من أهمية أكبر.
يتم تعريف مواصفات LED لحياتها التشغيلية بشكل عام في المصطلحات التالية:
L50%= الوقت إلى 50٪ من الإضاءة (صيانة التجويف)
تنص المعايير على أنه خلال هذه الأوقات ، لا ينبغي أن يظهر LED أي تحولات كبيرة في اللونية.
والأساس المنطقي وراء هذه الأرقام هو أن صيانة 70٪ من التجويف تعادل انخفاضا بنسبة 30٪ في إنتاج الضوء. وي حوالي هذا الرقم بالنسبة للعتبة للكشف عن التخفيضات التدريجية في الناتج الخفيف.
عندما لا يكون إخراج الضوء حرجا ، قد يكون رقم صيانة التجويف بنسبة 50٪ أكثر قابلية للتطبيق. ولكن بالنسبة للتطبيقات حيث يمكن وضع أضواء جنبا إلى جنب أي اختلافات ستكون ملحوظة جدا، وبالتالي فإن الرقم 80٪ صيانة التجويف قد يكون مواصفات أكثر قابلية للتطبيق.
قد تكون الأرقام الخاصة بعمر تشغيل الصمام من 50 000 ساعة أو أكثر اعتمادا على رقم الصيانة لومن المستخدم. هناك اعتقاد بأن المصابيح ليست عناصر life'ed ، ولكن خاصة عندما تستخدم المصابيح لتطبيقات الإضاءة ، يجب النظر إلى حياة المكونات بعناية فائقة.
هذه هي بعض من مواصفات LED الرئيسية التي من المرجح أن ينظر إليها في أوراق البيانات. قبل اختيار LED معين من الضروري أن ننظر في جميع المعلمات للتأكد من أنها مناسبة، والسماح هامش جيد لانتشار المعلمات ضمن المواصفات.
